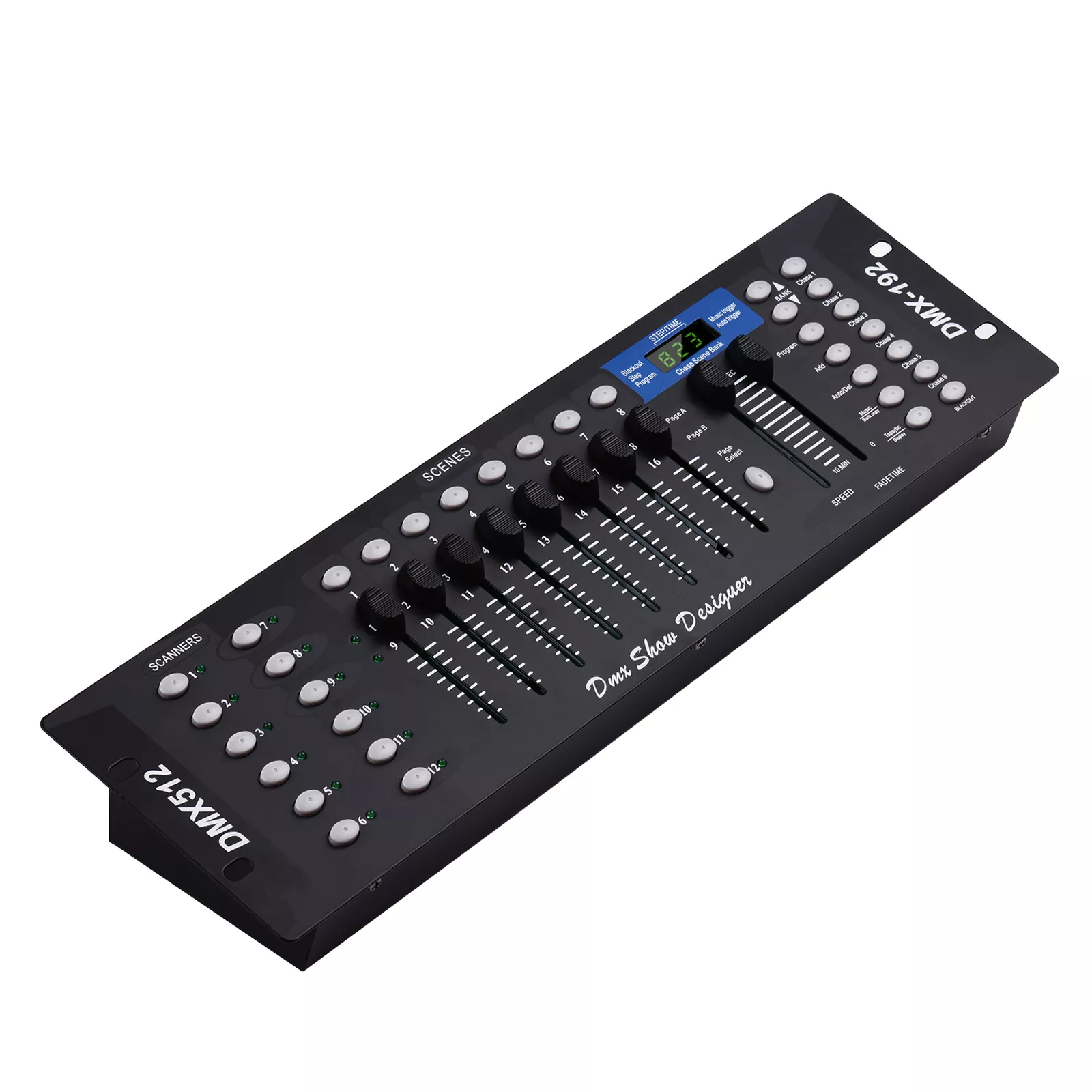

לוח פיקוד תאורה Shadow DMX-192

לוח פיקוד תאורה Shadow DMX-192

הDMX192 של SHADOW יעניק שליטה של ​​עד 12 התקנים, ערוצים של עד 16 לכל מתקן וסצנה של עד 240, תוכלו להתאים אישית אפקטים כך שיתאימו בצורה מושלמת לאירועים שלכם.

ישנם שלושה מצבי שליטה כולל שליטה אוטומטית עם 30 סצנות, שליטה ידנית ושליטה קולית. עם מיקרופון מובנה, שלטו בקלות באפקטים יחד עם הקול שלכם.

ישנם 7 חלקים בקונסולה, כולל אזור בחירה, החלפת סצנה, בורר בחירת ערוצים, תצוגה, כפתור בחירת עמוד, בורר מהירות/בחירה, אזור בחירת פונקציה.

תוכלו  להגדיר את מיקום הערוץ לפי שלב כדי לתכנת, להישמע ולראות או לעצור סצנות ומרדפים. וניתן להעביר את הנתונים המתוכנתים הפנימיים בין קונסולות.

• 192 ערוצי DMX
• 12 סורקים של 16 ערוצים כל אחד
• 23 מאגרים של 8 מערכות (סצינות) שניתן לתכנת
• 8 סליידרים לשליטה ידנית בערוצים
• שליטה במהירות וזמן העמעום (Fade)
• כפתור מאסטר להחשכה
• זכרון כשל-כוח (Power Failure Memory)
• גודל (מ”מ): 570 x 185 x 120
  משקל: 2.5 ק”ג

תיאור והוראות הפעלה

1) לחץ PROG רצוף עד להדלקת נורית חיווי, שתהבהב במסך הבקרה.
2) בחר ע”י הלחצנים עם החיצים את מספר התוכנית הרצויה (BANK).
3) בחירת פנס ע”י לחיצה על אחד מהלחצנים השמאליים 1-12 (SCANNERS).
4) קבע מיקום, צורה, צבע וכו’ באמצעות שמונת הסליידים. זוהי תמונת תכנות אחת.
5) לחץ REC ומיד אחריו ולחץ את מספר הצעד הרצוי (1-8) SCENES.
6) חזור על סעיף (4) ושוב על סעיף (5) עד להשלמת מספר הצעדים הרצוי.
7) לסיום לחץ PROG רצוף עד לכיבוי נורית החיווי שליד ה-PROG (מסך) והדלקתה , ליד ה- BLACK OUT .
8) להפעלה: בוחרים מספר תוכנית בעזרת לחצני החיצים(BANK), משחררים BLACK OUT ולוחצים על לחצן AUTO.
9) כעט יש לקבוע מהירות הפעלת צעדי התכנות והמעברים ביניהם באמצעות “SPEED” ו- “FADE TIME”.

כעת יש לבצע תכנות הגדרת JOYSTICK:

1) לוחצים MODE+FINE פעמיים עד להדלקת נורית החיווי ASSIGN .
2) בוחרים גוף להגדרה מ 1 עד 123.
3) ע”י לחצן ה- BANK בוחרים בין PAN ל TILT (לפי חיווי הנורות).
4) לחץ MODE + כפתור ניתוב 1-8 (SCENES) לפי הגדרת PAN ו- TILT של הערוצים בגוף הספציפי.
5) לסיום לחץ פעמיים על לחצני MODE + FINE .
